鋁合金門窗中用的最多的就是中空玻璃，中空玻璃在鋁合金門窗中幾乎是標(biāo)配。中空玻璃自使用以來，其制作經(jīng)歷了雙玻、簡易雙玻、手工單道密封、雙道密封及近幾年出現(xiàn)的復(fù)合膠條式中空玻璃等過程。中空玻璃的好壞直接關(guān)系到門窗質(zhì)量的好壞，那么如何才能制造出質(zhì)量上乘的中空玻璃呢 ?

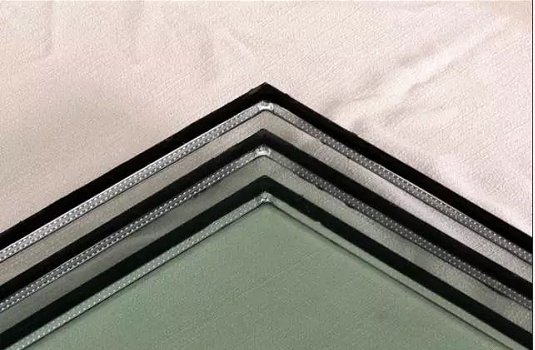

　　一、插角連接處

　　我們常用的槽鋁式的中空玻璃要求雙道密封，無論哪一道的密封出現(xiàn)問題最終都會導(dǎo)致中空玻璃密封失效。內(nèi)道密封用的是丁基膠，現(xiàn)行的國內(nèi)國外的機(jī)械工藝都不能保證插角連接處的有效密封。插角連接處的問題，目前采取的都是補(bǔ)救措施---即由丁基膠涂布工手工填堵鋁條插角的外側(cè)。

　　首先我們確定一個(gè)前提，就是無論哪一道的密封出現(xiàn)問題最終都會導(dǎo)致中空玻璃密封失效;然后我們對這種把丁基膠通過手工填堵鋁條插角外側(cè)的工藝做一下評價(jià)：先進(jìn)生產(chǎn)工藝中的落后的手工環(huán)節(jié)。

　　并且，您如果到車間去觀察一下就會發(fā)現(xiàn)，幾乎每一個(gè)插角連接處所填堵的丁基膠都不足夠-即大多數(shù)的插角連接處還是單道密封，這會直接導(dǎo)致中空玻璃的密封失效。關(guān)于這一環(huán)節(jié)車間質(zhì)管部門肯定有所重視，但為什么還會絕大多數(shù)填堵不滿呢，我認(rèn)為有兩個(gè)因素：一是工人基本都是基本工資加計(jì)件工資，這一環(huán)節(jié)粗略一些可以節(jié)約較多的時(shí)間 ; 二是這種工藝操作較為煩瑣且做與不做或做多做少外觀觀察不到。

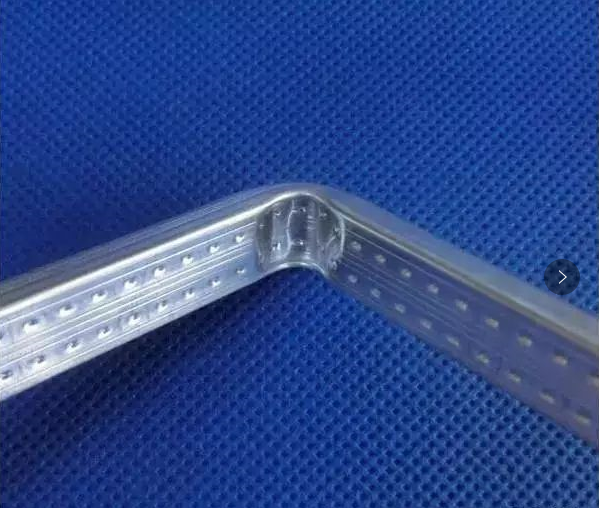

　　折彎鋁格條在四個(gè)角處是連續(xù)折彎的，插角連接處密封與直線處基本一致。較弱的部分體現(xiàn)在直插連接處。在一些大的玻璃深加工的廠，直插連接處基本都是填滿了的。為什么呢-因?yàn)椴僮骱啽闱規(guī)缀醪焕速M(fèi)時(shí)間。因此推斷，折彎鋁條即將推廣開來。但是折彎鋁條的價(jià)格過高，許多廠家不能接受，因此推斷，新產(chǎn)品將隨著業(yè)內(nèi)的競爭發(fā)展而出現(xiàn)，從而使問題得到解決。

　　以上提醒我們：注意插角連接處的密封，填堵充足。

　　二、分子篩的吸附時(shí)間

　　即使所有的中空玻璃材料您都用了最好的，有可能您的產(chǎn)品照樣無法通過檢測。各項(xiàng)材料都有其特性，例如分子篩。

　　分之篩受檢的飽吸附時(shí)間是24小時(shí)。即使再好的制作工藝，我們對分子篩使用都有一個(gè)基本的暴露時(shí)間要求：自開袋起直至您所填充的中空玻璃第二道密封膠填充完畢，時(shí)間不能超過 4小時(shí)。如果您對中空玻璃有更高的要求，暴露時(shí)間可以縮短為 1.5小時(shí)。暴露時(shí)間越短越好，但小于 1.5 小時(shí)的生產(chǎn)工藝較難在大批量生產(chǎn)中操作。

　　三、聚硫膠的固化時(shí)間

　　一般的操作都在3-6小時(shí)之間。大家都知道，固化時(shí)間可以用A 、B 組分的比例來調(diào)節(jié)。這就牽扯兩個(gè)問題：

　　一是固化時(shí)間不可以任意調(diào)節(jié)，固化時(shí)間過長車間可能沒有足夠的空間放置;過短的話則固化速度過快，沒有足夠的時(shí)間來涂敷，更為嚴(yán)重的是會使固化后的聚硫膠的性能降低，具體時(shí)間的把握應(yīng)在廠家給出的范圍以內(nèi)。

　　二是由此可判斷聚硫膠的部分品質(zhì)-施工性能。比如中原聚硫膠，他的A 、B 組分的使用比例是100 ： 7~100：14 ，而很多廠家給出的比例均為： 10 ：1，大家知道，這只是一個(gè)理論數(shù)值，在實(shí)際操作中是不可能實(shí)現(xiàn)的，這也成為了部分廠家對質(zhì)量不負(fù)責(zé)任的借口。

　　四、中空玻璃的干燥速度和新成品的水霧

　　上個(gè)月在一個(gè)中空玻璃廠，看到剛生產(chǎn)出來的中空玻璃放在了烈日下，不久就出了水霧，大家都很吃驚，猜疑中空玻璃材料的質(zhì)量和制作工藝。

　　這種現(xiàn)象可以用中空玻璃的干燥速度解釋。大家知道，分子篩吸附水蒸氣是有過程的。越好的分子篩的吸附速度越慢。分子篩只是完成了部分吸附，中空玻璃內(nèi)的靜態(tài)空氣中還含有較多的水蒸氣，因此發(fā)生了水霧現(xiàn)象。等待分子篩完成任務(wù)，水霧自然消失。

　　影響中空玻璃干燥速度的幾個(gè)因素有：制作車間的空氣濕度、分子篩的填充比例、分子篩的吸附速度、鋁條氣孔的大小和密度、密封質(zhì)量等。
